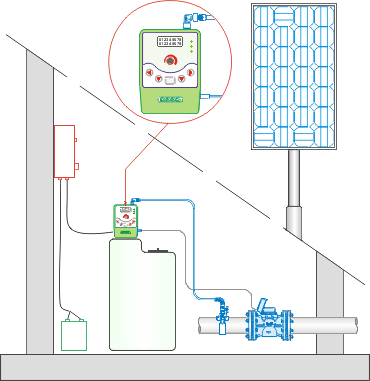

Impianto di clorazione ad energia solare, in misura proporzionale al volume d'acqua erogata, essenzialmente costituito da: modulo fotovoltaico con celle al silicio policristallino, potenza di picco 50 W, con telaio di supporto in acciaio zincato; quadro regolatore di carica della batteria con dispositivi di protezione e di controllo periodico; batteria corazzata da 105 Ah; pompa dosatrice elettromagnetica a microprocessore con regolazione della portata (variando il rapporto impulsi/iniezioni o il volume della singola iniezione), display LCD a due righe 12 digit, alimentazione 12 Vcc, portata max 4 l/h, prevalenza max 18 bar; contenitore additivo da litri 100 in Polietilene con supporto per la pompa; contatore a turbina/mulinello per tubazione da …... pollici, con emettitore di impulsi Reed e cavo di collegamento.

DN
pollici mm
Qn
m3/h
Qmax
m3/h

Contatore (1)
Euro

Contatore (2)
Euro

1/2"

15

1,5

3

1.953,00

-

3/4"

20

2,5

5

1.960,00

-

1"

25

3,5

7

1.980,00

-

1" 1/4

32

5

10

1.990,00

-

1" 1/2

40

10

20

2.050,00

-

2"

50

15

30

2.100,00
2.363,00
2" 1/2

65

25

12

-

2.427,00
3"

80

40

200

-

2.517,00
4"

100

60

250

-

2.650,00
5"

125

- -

-

2.863,00
6"

150

150

425

-

3.043,00
8"

200

250

650

-

3.054,00

Prezzo (1) - Con contatore a getto multiplo filettato
Prezzo (2) - Con contatore Woltmann flangiato

Dettaglio componenti:

Pompa dosatrice elettromagnetica a microprocessore con regolazione della corsa del pistone:

  • Ingresso digitale (contatto privo di alimetazione) con possibilità del microprocessore di elaborare gli impulsi ricevuti
  • Ingresso per controllo esterno (PLC/livello)
  • Ingresso in corrente 4-20 mA
  • Display LCD a 2 righe da 12 digits
  • Temperatura di lavoro 0-45 °C
  • Valvole a labbro a doppia sfera in pirex/AISI 316
  • Spurgo manuale per l’adescamento
  • Contenitore e parti idrauliche in polipropilene rinforzato; membrane in PTFE
  • Regolazione digitale della frequenza degli impulsi (max. 120 imp./min)
  • Timer interno per programmazione giornaliera e settimanale
  • Regolazione meccanica della corsa del pistone con diminuzione della portata di ogni singola iniezione (dal 10% al 100%)
  • Alimentazione 12 Vcc

Serbatoio in polietilene alimentare capacità litri 100 per contenimento additivo; supporto in PVC per fissaggio pompa; compatibili con la quasi totalità dei prodotti chimici utilizzati negli impianti di dosaggio.

(1) Contatore a turbina a getto multiplo con distributore circolare, corpo in ottone, lettura diretta a rulli numeratori, quadrante asciutto in capsula ermetica stagna posato su tazza in ottone, idoneo al contatto con acqua potabile in conformità al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78).
Omologato CEE/ISO 75/33 con classe metrologica B.
Diametro nominale ........ pollici, portata nominale ........ m3/h.

(2) Contatore a mulinello assiale Woltmann, corpo in ghisa G25, totalizzatore orientabile a rulli numeratori con meccanismo estraibile asciutto, blocco di misura con mulinello montato su doppio supporto e trasmissione protetta dal flusso dell’acqua, coperchio di protezione cieco, predisposizione per dispositivo lanciaimpulsi, flangiato e forato a norme UNI EN 1092-1. Pressione di esercizio16 bar.
Omologato CEE/ISO 75/33 con classe metrologica B in tutte le posizioni.
Diametro Nominale ........ mm.

Pannello fotovoltaico con celle al silicio ad alta efficienza (superiore al 14%); massima resistenza agli agenti atmosferici. Cornice in alluminio anodizzato con protezione siliconica:

  • Potenza di picco 50 W (+/- 5%)
  • Tensione al punto Max di potenza 16,7 Volt
  • Corrente al punto di Max potenza 3,00 A
  • Corrente di corto circuito 3,10 A
  • Tensione a circuito aperto 21,5 V
  • Dimensione est. mm 639x652, peso Kg 5

Regolatore di carica della batteria 12 Vcc: controllo e ottimizzazione del livello massimo di carica e della minima carica residua, protezione da sovraccarico in ingresso, procedura automatica di carica mensile di equalizzazione.
