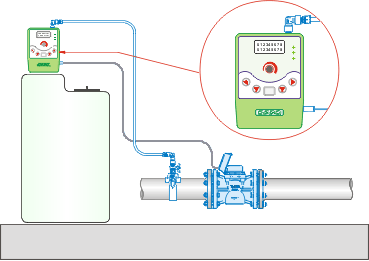

| Impianto di dosaggio cloro, in misura proporzionale al volume d'acqua erogata, essenzialmente costituito da: pompa dosatrice elettromagnetica a microprocessore con regolazione della portata (variando il rapporto impulsi/iniezioni o il volume della singola iniezione), display LCD a due righe 12 digit, alimentazione 230 V AC, portata max 4 l/h, prevalenza max 18 bar; contenitore additivo da litri 100 in Polietilene con supporto per la pompa; contatore a turbina/mulinello per tubazione da ….pollici, con emettitore di impulsi Reed e cavo di collegamento. |  |
| DN pollici |
DN mm |
Qn m3/h |
Qmax m3/h |
Contatore (1) Euro |
Contatore (2) Euro |
| 1/2" | 15 | 1,5 | 3,0 | 922,00 | - |
| 3/4" | 20 | 2,5 | 5,0 | 930,00 | - |
| 1" | 25 | 3,5 | 7,0 | 945,00 | - |
| 1" 1/4 | 32 | 5,0 | 10,0 | 960,00 | - |
| 1" 1/2 | 40 | 10,0 | 20,0 | 1.043,00 | - |
| 2" | 50 | 15,0 | 30,0 | 1.111,00 | 1.470,00 |
| 2" 1/2 | 65 | 25,0 | 120,0 | - | 1.560,00 |
| 3" | 80 | 40,0 | 200,0 | - | 1.682,00 |
| 4" | 100 | 60,0 | 250,0 | - | 1.867,00 |
| 5" | 125 | - | - | - | 2.034,00 |
| 6" | 150 | 150,0 | 425,0 | - | 2.398,00 |
| 8" | 200 | 250,0 | 650,0 | - | 2.405,00 |
Prezzo (1) - Con contatore a getto multiplo filettato
Prezzo (2) - Con contatore Woltmann flangiato
DETTAGLIO COMPONENTI:
Pompa dosatrice elettromagnetica a microprocessore con regolazione della corsa del pistone:
- Ingresso digitale (contatto privo di alimentazione) con possibilità del microprocessore di elaborare gli impulsi ricevuti
- Ingresso per controllo esterno (PLC/livello)
- Ingresso in corrente 4-20 mA
- Display LCD a 2 righe da 12 digits
- Temperatura di lavoro 0-45 °C
- Valvole a labbro a doppia sfera in pirex/AISI 316
- Spurgo manuale per l’adescamento
- Contenitore e parti idrauliche in polipropilene rinforzato; membrane in PTFE
- Regolazione digitale della frequenza degli impulsi (max. 120 imp./min)
- Timer interno per programmazione giornaliera e settimanale
- Regolazione meccanica della corsa del pistone con diminuzione della portata di ogni singola iniezione (dal 10% al 100%)
- Alimentazione 230 V AC
Serbatoio in polietilene alimentare capacità litri 100 per contenimento additivo; supporto in PVC per fissaggio pompa; compatibili con la quasi totalità dei prodotti chimici utilizzati negli impianti di dosaggio.
(1) Contatore a turbina a getto multiplo con distributore circolare, corpo in ottone, lettura diretta a rulli numeratori, quadrante asciutto in capsula ermetica stagna posato su tazza in ottone, idoneo al contatto con acqua potabile in conformità al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78).
Omologato CEE/ISO 75/33 con classe metrologica B.
Diametro nominale ........ pollici, portata nominale ........ m3/h.
(2) Contatore a mulinello assiale Woltmann, corpo in ghisa G25, totalizzatore orientabile a rulli numeratori con meccanismo estraibile asciutto, blocco di misura con mulinello montato su doppio supporto e trasmissione protetta dal flusso dell’acqua, coperchio di protezione cieco, predisposizione per dispositivo lanciaimpulsi, flangiato e forato a norme UNI EN 1092-1. Pressione di esercizio16 bar.
Omologato CEE/ISO 75/33 con classe metrologica B in tutte le posizioni.
Diametro Nominale ........ mm.
