Valvola di controllo livello a deformazione elastica, corpo
in ghisa con rivestimento epossidico, membrana in elastomero atossico conforme
al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), molla otturatore
in acciaio inox, circuito di cablaggio in rame con raccordi in ottone, filtro
in ottone con rete inox AISI 316, valvola a spillo di taratura, pilota a galleggiante
(1) o (2), pressione di esercizio 16 bar (1,6 MPa), flange forate a norme
UNI EN 1092-1.
Diametro Nominale ........mm.

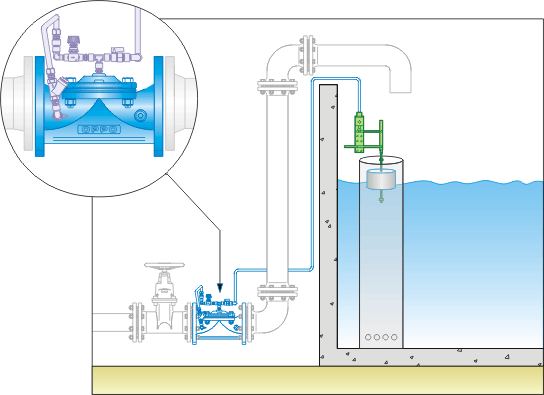

- (1) Pilota a galleggiante per livello
costante: corpo e asta in ottone, galleggiante in materiale plastico,
raccorderia di collegamento alla valvola in rame o polietilene per uso
alimentare, staffa di fissaggio a parete. La valvola a livello costante
viene utilizzata negli acquedotti alimentati a gravita' (da sorgente);
se la alimentazione e' data da impianti di pompaggio è indispensabile
la valvola per livello differenziale.
- (2) Pilota a galleggiante differenziale: corpo in ottone, asta di guida e galleggiante in acciaio INOX, lunghezza utile della barra cm 50 (differenziale di livello regolabile sul campo), contrappeso in ottone, piastra di fissaggio a parete, guarnizioni in elastomero atossico conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), raccorderia di collegamento in rame o polietilene per uso alimentare. La valvola con differenziale di livello apre o chiude al raggiungimento delle soglie di livello impostate, è indispensabile negli acquedotti alimentati da impianti di pressurizzazione per evitare che le pompe siano in funzione con la valvola parzialmente chiusa.
| DN mm |
L mm |
H mm |
Portata min. m3/h |
Portata max m3/h |
Press. min. bar |
Prezzo (1) Euro/cad. |
Prezzo (2) Euro/cad. |
| 50 | 200 | 166 | 0,5 | 40 | 0,7 | 232,00 | 708,00 |
| 80 | 200 | 200 | 5 | 60 | 0,7 | 303,00 | 776,00 |
| 100 | 302 | 230 | 30 | 150 | 0,7 | 454,00 | 932,00 |
| 150 | 390 | 314 | 50 | 300 | 1,0 | 1.156,00 | 1.593,00 |
| 200 | 385 | 350 | 50 | 350 | 1,0 | 1.256,00 | 1.705,00 |
| 250 | 535 | 445 | 80 | 800 | 1,0 | 2.503,00 | 2.862,00 |
E' indispensabile una resistenza in uscita data da una
colonna d'acqua di almeno 1 metro o da una flangia tarata.
La velocità di chiusura ed apertura della valvola sono regolate mediante
il rubinetto a spillo.
Può essere installata in qualsiasi posizione
Funzioni aggiuntive con accessori opzionali:
- Ritegno
- Sostegno pressione
- Limitazione della portata
- Chiusura con comando elettrico
