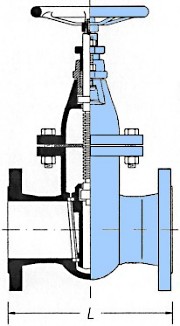

Saracinesca a tenuta metallica in ghisa grigia a corpo ovale e vite interna a norma UNI 7125, corpo, cuneo, premistoppa e volantino in ghisa GG25, albero in acciaio inox, madrevite e anelli di tenuta in ottone, flangiata e forata a norme UNI EN 1092-1, pressioni nominali e di prova a norme UNI 1284.
Diametro Nominale ........ mm, Pressione di esercizio ........ bar.

DN
mm		 L
mm		 H
mm		 Peso
kg		 PFA 10
Euro/cad.		 PFA 16
Euro/cad.
40 240 265 16.5 43,00 48,00
50 250 280 18.5 45,00 50,00
65 270 330 30.0 71,00 79,00
80 280 360 38.0 82,00 93,00
100 300 400 51.0 108,00 125,00
125 325 455 70.0 146,00 161,00
150 350 500 86.0 195,00 223,00
200 400 610 140.0 321,00 457,00
250 450 710 205.0 466,00 642,00
300 500 770 245.0 641,00 979,00
350 550 - - - -
400 600 - - - -
450 650 - - - -
500 700 - - - -
Saracinesche a tenuta metallica in Ghisa grigia - Corpo Ovale

Download
saracinesca_tm_co.dwg
