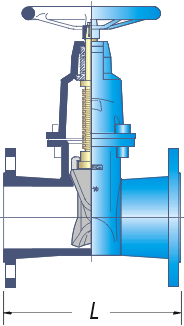

Saracinesca cuneo gommato in ghisa sferoidale a corpo ovale e vite interna, corpo e coperchio in ghisa GS400 con rivestimento epossidico atossico alimentare conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), cuneo rivestito in elastomero EPDM, albero in acciaio inossidabile, madrevite in bronzo; flangiata e forata a norma UNI EN 1092-1, pressioni nominali di prova e esercizio a norma UNI 1284. Pressione di esercizio PFA 16 (1,6 MPa).
Diametro Nominale ........ mm.


Codice DN
mm		 L
mm		 Giri *
n		 Peso
kg		 Prezzo (1)
Euro/cad.		 Prezzo (2)
Euro/cad.
MV-GSCO-40 40 240 10.0 8.0 83,00 82,00
MV-GSCO-50 50 250 14.0 9.0 86,00 84,00
MV-GSCO-65 65 270 12.0 16.0 107,00 105,00
MV-GSCO-80 80 280 14.5 20.0 130,00 128,00
MV-GSCO-100 100 300 21.5 25.0 161,00 154,00
MV-GSCO-125 125 325 23.0 27.0 251,00 244,00
MV-GSCO-150 150 350 28.0 44.0 274,00 267,00
MV-GSCO-200 200 400 35.0 72.0 407,00 398,00
MV-GSCO-250 250 450 40.0 124.0 671,00 653,00
MV-GSCO-300 300 500 46.0 168.0 862,00 844,00
MV-GSCO-350 350 550 46.0 192.0 - -
MV-GSCO-400 400 600 55.0 346.0 - -
MV-GSCO-450 450 650 55.0 364.0 - -
MV-GSCO-500 500 700 55.0 381.0 - -
Saracinesche Cuneo Gommato in Ghisa Sferoidale Corpo Ovale PFA 16
Download (dwg+pdf)

(*) Giri volantino in chiusura

(1) Prezzo con volantino
(2) Prezzo con cappellotto
