Raccordo flangiato di giunzione e smontaggio antisfilamento tipo VEGA-Grip, corpo centrale e flange di compressione in Ghisa con rivestimento di protezione epossidico certificato GSK, inserti antisfilamento in acciaio inox AISI316, tiranti e dadi di serragggio indipendenti in acciaio inox AISI304 con protezione anticorrosione in teflon, deviazione angolare consentita sino a 8° per lato (totale 16 °), guarnizioni in elastomero atossico EPDM conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), conforme alle norme UNI EN 14525, Pressione di esercizio 16 bar (1,6 MPa). Diametro Esterno ........ mm.


Esterno tubo
mm		 Flangia
DN		 Lunghezza mm. Altezza mm. Profondità inser. minima mm. Peso
kg		 Prezzo
Euro/cad.
46-71 50 165-187 170 84 4,7 283,00
63-90 65 170-193 191 84 5,7 356,00
84-105 80 170-192 210 84 6,8 397,00
104-132 100 173-199 241 90 8,0 476,00
132-155 125 192-215 270 90 10,2 743,00
154-192 150 211-248 312 110 14,2 696,00
192-232 200 221-258 371 110 21,1 1.050,00
267-310 250 264-307 445 130 31,6 1.325,00
315-356 300 293-331 495 130 44,1 1.626,00
352-393 350 291-336 534 130 51,0 3.680,00
392-433 400 297-342 580 135 62,1 3.983,00

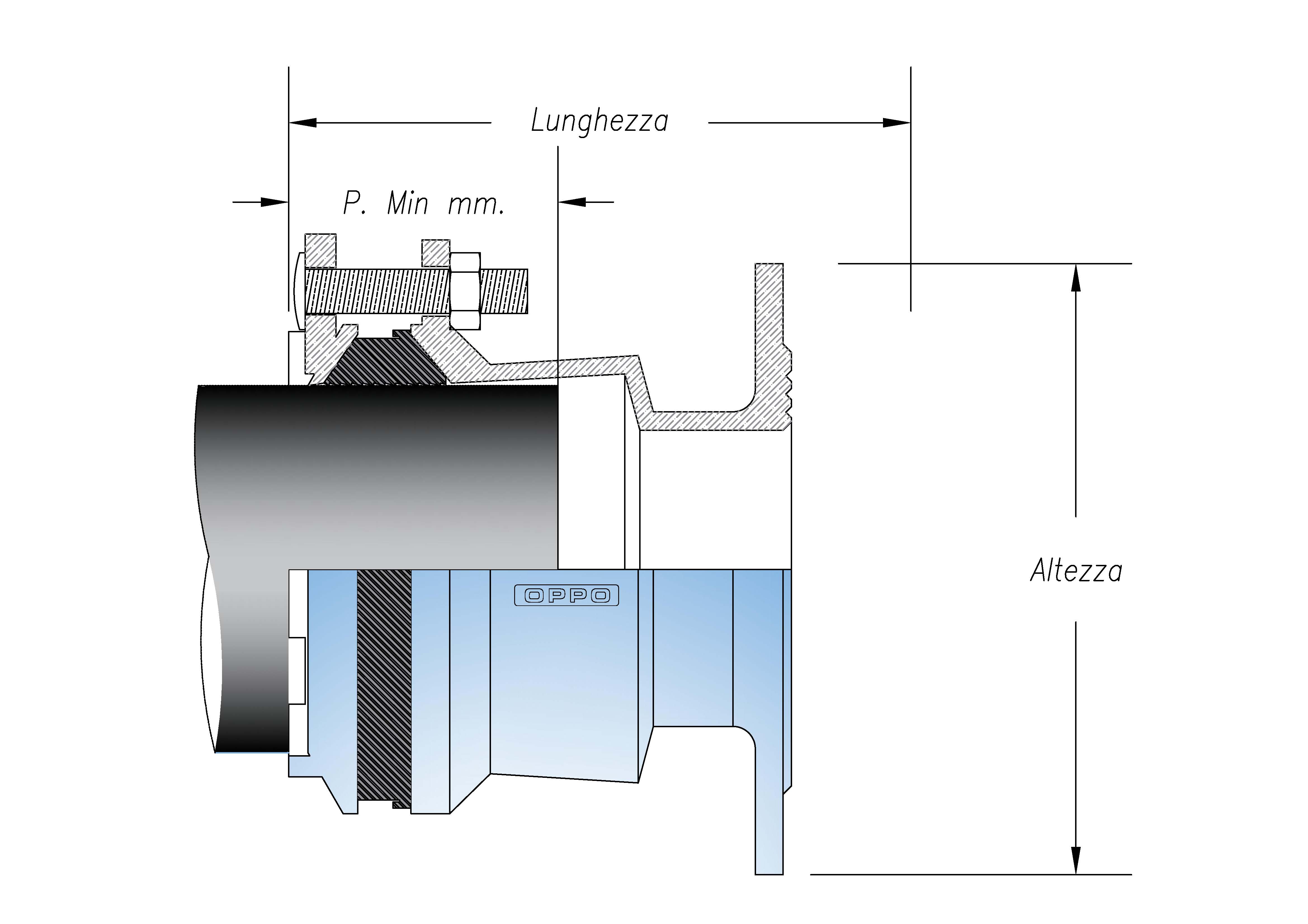

Manicotto Vega-Grip flangiato

Download (dwg+pdf)
