Manicotto di giunzione e smontaggio antisfilamento tipo VEGA-Grip, corpo centrale e flange di compressione in Ghisa con rivestimento di protezione epossidico certificato GSK, inserti antisfilamento in acciaio inox AISI316, tiranti e dadi di serragggio indipendenti in acciaio inox AISI304 con protezione anticorrosione in teflon, deviazione angolare consentita sino a 8° per lato (totale 16 °), guarnizioni in elastomero atossico EPDM conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), conforme alle norme UNI EN 14525, Pressione di esercizio 16 bar (1,6 MPa). Diametro Esterno ........ mm.


Esterno tubo
mm		 Lunghezza mm. Altezza mm. Profondità inser. minima mm. Peso
kg		 Prezzo
Euro/cad.
46-71 206-250 170 84 5,1 327,00
63-90 215-261 191 84 6,1 454,00
84-105 218-262 210 84 7,3 420,00
104-132 228-280 241 90 9,2 490,00
132-155 240-286 270 90 12,3 805,00
154-192 278-352 312 110 16,5 842,00
192-232 303-377 371 110 25,8 1.318,00
230-268 350-426 415 125 39,5 1.590,00
267-310 377-462 445 130 41,1 1.590,00
315-356 384-460 495 130 53,7 1.850,00
352-393 380-470 534 130 68,1 4.510,00
392-433 380-470 574 135 67,7 4.860,00

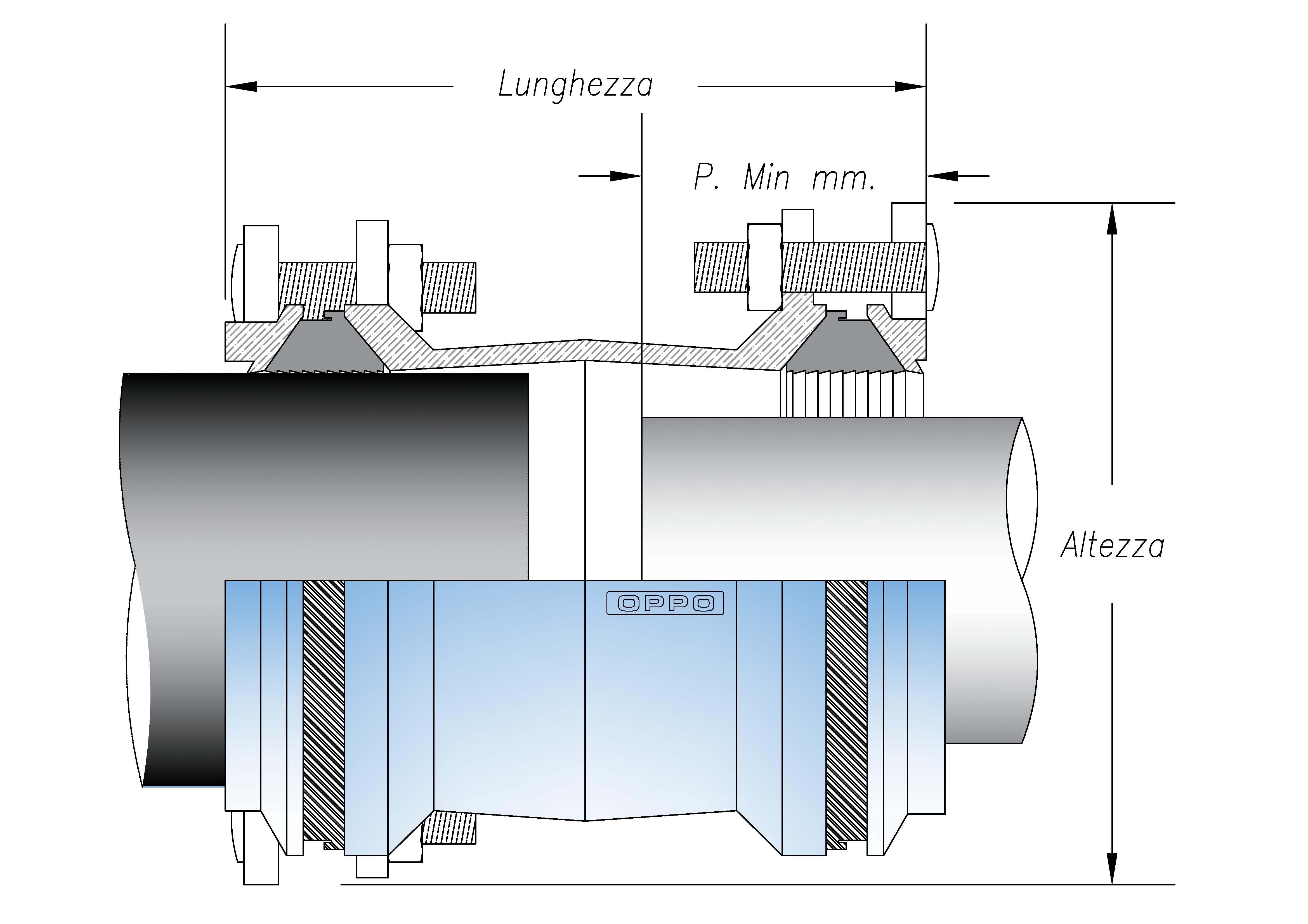

Manicotto Vega-Grip

Download (dwg+pdf)
