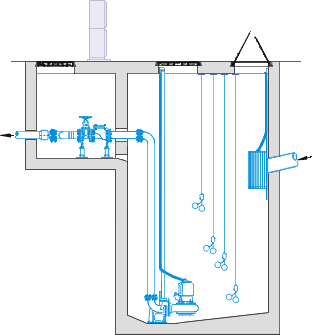

Impianto di sollevamento fognario composto essenzialmente da: n. 2 Elettropompe sommergibili per liquami fognari, corpo in ghisa GG 20, motore trifase 400 V potenza ........ kW, ........ giri/minuto, grado di protezione IP 68, idraulica con girante ........, flangia di mandata a norma UNI EN 1092-1, quadro elettrico di azionamento alternato o contemporaneo di due elettropompe in cassa metallica protezione IP 55, kit di Interruttori di livello a bulbo di mercurio, cavo elettrico di alimentazione tipo "H07RN-F". Sistema di accoppiamento rapido estrazione pompa con tubi guida e catene in acciaio Inox, collettore e tubazione premente in Polietilene con cartelle alle estremità e flange libere in Polipropilene con anima in ghisa; valvole di ritegno in ghisa a sfera mobile, saracinesca cuneo gommato in ghisa a corpo piatto, griglia estraibile a cestello in acciaio zincato a caldo con paratoia di intercettazione.
N. 2 chiusini di ispezione in ghisa lamellare classe D 400, luce netta 690x490 mm; n. 2 chiusini di ispezione in ghisa lamellare classe D 400, luce netta Ø 600; n. 1 chiusino di ispezione in ghisa sferoidale classe D 400, luce netta 600x600 mm.
Caratteristiche idrauliche nel punto di lavoro (singola elettropompa):
Portata ........: ........ l/min, Prevalenza ........ m.

Prezzi indicativi di impianto con due elettropompe:

Potenza
singola elettropompa
Colonna DN 80
Euro
Colonna DN 100
Euro
Impianto fino a 3 kW 13.237,30 13.810,30
Impianto fino a 4 kW 15.791,80 16.364,70
Impianto fino a 5 kW 17.216,20 17.956,30
Impianto fino a 15 kW 20.806,90 21.379,90


Dettaglio dei componenti:
Impianto di sollevamento fognario

Download (dwg+pdf)

Elettropompa
Elettropompa sommergibile per liquami fognari, corpo in ghisa GG 20, motore trifase 400 V potenza ........ kW, ........ giri/minuto, incapsulato a tenuta stagna, grado di protezione IP 68, sensore interno di monitoraggio temperatura, tenuta meccanica al carburo di silicio, cuscinetti lubrificati a vita. Idraulica con diffusore a spirale tagliente e girante monocanale aperta tipo "contra block" per lo sminuzzamento di corpi solidi, flangia di mandata a norme UNI EN 1092-1. Caratteristiche idrauliche nel punto di lavoro:
Portata ........: ........ l/min, Prevalenza ........ m.

Quadro elettrico
Quadro elettrico di comando alternato o contemporaneo di due elettropompe in cassa metallica verniciata per applicazione a parete, protezione IP 55, contenente:

  • n. 1 sezionatore generale con blocco porta
  • n. 6 valvole fusibili di linea
  • n. 2 valvole fusibili circuiti ausiliari
  • n. 2 teleruttori con relè termici
  • n. 2 commutatori Man-O-Aut
  • n. 1 trasformatore 400/24 V
  • n. 2 lampade spia rossa (manutenzione)
  • n. 2 lampade spia verde (funzionamento)
  • n. 1 relè funzionamento alternato pompe e contemporaneo per maggiore afflusso liquame
  • n. 1 dispositivo acustico (sirena) o ottico (lampeggiatore) di allarme per fuori servizio impianto, con batteria a secco in tampone.

Controllo di livello
Controllo di livello composto da: n. 4 (marcia1/marcia2/arresto/allarme) Interruttori elettrici sommergibili a doppio isolamento per il controllo di livello di acque luride con agglomerati in sospensione; corpo esterno in moplen, contatto elettrico a bulbo di mercurio (alta sensibilità anche per minime variazioni di livello), sigillatura all'interno del corpo galleggiante con iniezione di poliuretano espanso a cellule chiuse, tensione di esercizio 250 V, carico resistivo 10 A, resistenza alla pressione di immersione 10 bar, marchiato a rilievo con sigla produttore, IMQ, CE.
- Barra di sospensione a tre posizioni con blocchetti di fermo e staffe di ancoraggio.

Cavo elettrico di alimentazione
Cavo elettrico flessibile tipo "H07RN-F" a quattro conduttori, isolamento in gomma E14, guaina in Policloroprene, caratteristiche costruttive a norma CEI 20-19, tensione nominale 450/750 V, marchiato con inchiostro speciale, sigla produttore, marchio IMQ, HO7RN-F.

Sistema di accoppiamento
Sistema di accoppiamento rapido per varo ed estrazione pompa in impianti ad installazione sommersa, composto essenzialmente da:

  • basamento con staffa di accoppiamento e curva di mandata in ghisa
  • tubi guida in acciaio Inox DN 50 per lunghezze fino a 4 m con perni di fissaggio
  • catene di estrazione in acciaio Inox per lunghezze fino a 4 m, con morsetti e staffe ancoraggio

Colonna di mandata
Colonna di mandata in tronchetti di tubo Polietilene 125 mm (DN 100) o 90 mm (DN 80) con cartelle alle estremità e flange libere in Polipropilene con anima in ghisa a norma UNI EN 1092-1.

Valvola di ritegno a sfera mobile
Valvola di ritegno a sfera mobile, corpo e coperchio di ispezione in ghisa GL 25 per diametri fino al 125, in ghisa sferoidale GS 400 per i diametri superiori, sfera in alluminio rivestita in elastomero NR resistente ai liquidi fognari, guarnizione in elastomero NBR, bulloni in acciaio zincato, flangiata e forata a norme UNI EN 1092-1; pressione massima di esercizio 10 bar (1 MPa).
Diametro Nominale ........ mm.

Saracinesca cuneo gommato
Saracinesca cuneo gommato in ghisa sferoidale a corpo piatto e vite interna, corpo e coperchio in ghisa GS 400, cuneo rivestito in elastomero EPDM, albero in acciaio inossidabile, madrevite in bronzo; flangiata e forata a norma UNI EN 1092-1, pressioni nominali di prova e esercizio a norma UNI 1284.
Diametro Nominale ........ mm.

Supporti per Valvole
Supporti per Valvole: piastra di base, colonna, albero filettato, flangia di fissaggio, in acciaio zincato; bussola guida-albero in nylon. Campo di regolazione 120 mm.

Collettore di mandata
Collettore di raccordo a tre bracci tra la colonna di mandata e la condotta premente, costruito in tubo Polietilene 125 mm (DN 100) o 90 mm (DN 80), con cartelle alle estremità e flange libere in Polipropilene con anima in ghisa a norma UNI EN 1092-1.

Griglia a cestello
Griglia estraibile a cestello per la grigliatura di acque di rifiuto urbane o industriali contenenti corpi grossolani, completa di paratoia di intercettazione, interamente zincata a caldo: cestello in tondino di acciaio, paratoia in lamiera di acciaio; tre metri di guide e catena per il sollevamento del cestello e della paratoia, staffe e tasselli di ancoraggio a parete.

Armadio stradale
Armadio stradale in vetroresina a 2 vani sovrapposti (uno superiore per quadro comando pompe, uno inferiore per gruppi misura ENEL), per installazione all'aperto, con serrature e telaio di ancoraggio, dimensioni 71x128x24 cm.

Chiusino di ispezione- Accesso ai pozzetti
Chiusino di ispezione per carreggiata stradale in Ghisa lamellare UNI ISO 185, costruito secondo le norme UNI EN 124 classe D 400 (carico di rottura 40 tonnellate), marchiato a rilievo con: norme di riferimento (UNI EN 124), classe di resistenza (D 400), marchio fabbricante e sigla dell'ente di certificazione.
Luce netta 600 mm, Telaio 730 mm.

Chiusino di ispezione- Estrazione griglia
Chiusino di ispezione per carreggiata stradale in Ghisa sferoidale GS 500, costruito secondo le norme UNI EN 124 classe D 400 (carico di rottura 40 tonnellate), due semicoperchi triangolari incernierati sul telaio con rilievi antisdruciolo, telaio rettangolare a bordi arrotondati, marchiato a rilievo con: norme di riferimento (UNI EN 124), classe di resistenza (D 400), marchio fabbricante e sigla dell'ente di certificazione.
Luce netta 600x600 mm, Telaio 750x780 mm.

Chiusino di ispezione- Estrazione pompe
Chiusino di ispezione per carreggiata stradale in Ghisa lamellare UNI ISO 185, costruito secondo le norme UNI EN 124 classe D 400 (carico di rottura 40 tonnellate), marchiato a rilievo con: norme di riferimento (UNI EN 124), classe di resistenza (D 400), marchio fabbricante e sigla dell'ente di certificazione.
Luce netta 690x490 mm, Telaio 830x630 mm.
