Portata e Spessore di una cascata (lama d'acqua) all'origine





Q l/s
b cm
h cm

Le cifre decimali devono essere separate dal punto e non dalla virgola.
Prima del punto occorre sempre digitare una cifra (ad es: 0.2).

Q = [l/s]: portata del getto
b = [cm]: larghezza della soglia
L = [cm]: lunghezza della soglia
h = [cm]: altezza della vena fluida sopra la soglia





Calcolo ad incognita libera:
Immettere i dati dei valori noti nelle rispettive caselle e lasciare libera la casella del valore incognito.
Cliccando sul pulsante CALCOLA apparirà il risultato.


Condizioni di validità dell’equazione della portata:

  • bordo d’attacco della soglia arrotondato (limita dissipazioni di energia dovute a turbolenze in ingresso);
  • velocità del fluido a monte (prima dello stramazzo) trascurabile;
  • L ≥ 3 · h
  • L ≤ 18 · h

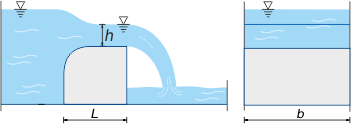

Lo spessore ricavato dal calcolo è quello (h) misurato nel modo indicato nella figura.

A breve distanza lo spessore misurato in perpendicolare alla linea di caduta è già notevolmente inferiore.

Per calcolare lo spessore alle varie altezze di caduta vedi il calcolo:
Spessore di una cascata in funzione della distanza di caduta
