Valvole a galleggiante a 2 vie "E-FLUX" a sede compensata |
0911 |
| Valvola di regolazione di livello automatica a galleggiante "E-FLUX"
a 2 vie di scarico per utilizzo sia a squadra che a via diritta; caratteristiche
conformi alla norma ISO 5752 serie 1; piattello di chiusura servoassistita
e compensata dall'azione di un pistone solidale e contrapposto di pari superficie;
asta orientabile di 45° rispetto all'asse della tubazione; corpo e cappello
in ghisa sferoidale GS 400 con rivestimento epossidico atossico alimentare,
parti interne in acciaio Inox e bronzo, guarnizioni in NBR; galleggiante
e tubo di collegamento in acciaio Inox. Pressione di esercizio 16 mPa. Diametro Nominale ........ mm. |

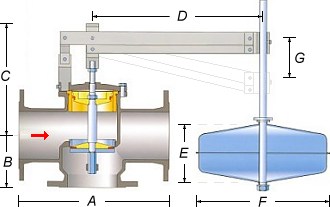

| DN mm |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
G mm |
Peso kg |
Prezzo Euro |
| 50 | 230 | 82,5 | 173 | 600 | 200 | 300 | 105 | 21,2 | 690,70 |
| 65 | 290 | 92,5 | 193 | 600 | 200 | 300 | 180 | 27,5 | 853,50 |
| 80 | 310 | 100 | 212 | 800 | 180 | 400 | 210 | 33,6 | 1.096,10 |
| 100 | 350 | 125 | 225 | 800 | 180 | 400 | 267 | 39,0 | 1.412,60 |
| 150 | 480 | 162 | 351 | 1000 | 250 | 400 | 400 | 70,0 | 2.393,20 |
| 200 | 600 | 183 | 380 | 1000 | 250 | 400 | 418 | 136 | 4.376,30 |
Funzionamento
La valvola a galleggiante "E-FLUX", installata sulla condotta di alimentazione,
controlla automaticamente il livello dell'acqua in un serbatoio riducendo e
arrestando l'alimentazione al livello massimo per aprire progressivamente quando
il livello si abbassa.
- A differenza delle idrovalvole di livello non ha necessità di una pressione minima di apertura
- L'ampia luce di scarico consente un'agevole deflusso alle basse pressioni
- L’azione del pistone contrapposto al piattello di chiusura compensa le forze e assicura sensibilità e perfetta tenuta sia alle basse che alle alte pressioni
- Il sistema di chiusura ad azione graduale elimina il rischio di colpo d’ariete
- Con l’utilizzo di appositi leverismi è possibile l’installazione in posizioni di agevole accesso esterne al serbatoio
- Con il kit "DELTA-LEV" la valvola opera in condizioni di apertura ottimali nell’ambito di un differenziale di livello
- Minimo rischio di laminazione, comunque evitabile con l’inserimento di un otturatore CSG (opzionale) a portata progresssiva
- La versatilità di installazione sia per sbocco a squadra che a via diritta rende possibile ogni posizionamento
- Max temperatura d'esercizio 70 °C
- Pressione di esercizio PN 16 (pressioni superiori a richiesta)
- Dp massimo consigliato 8 bar
- Massima pressione di funzionamento 25 bar
 |
 |
Applicazioni della valvola
Chiusura a livello massimo - Controllo del riempimento del serbatoio
Le valvole a galleggiante vengono generalmente impiegate per regolare il livello
massimo di un serbatoio.
In alcuni casi è opportuno adottare il Kit accessori "DELTA-LEV",
sia per evitare di ridurre la portata della condotta quando la valvola è
parzialmente aperta, sia per scaricare l'acqua solo in volumi importanti che
movimentino il liquido nel bacino e limitino la formazione di muffe.
Chiusura al livello minimo - Controllo dello svuotamento del serbatoio
La valvola può essere impiegata anche per chiudere a un livello minimo
impostato.
Togliendo l'asta minore e ruotando il cappello di 90° si ottiene una inversione
del funzionamento standard: la valvola chiude al livello minimo e riapre quando
questo risale.

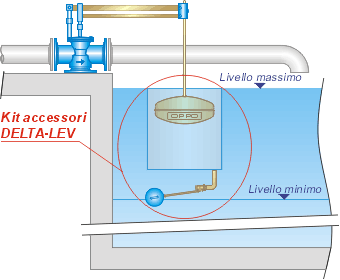

| Kit accessori "DELTA-LEV" Il Kit accessori "DELTA-LEV" realizza un differenziale di livello prestabilito in modo tale che la valvola operi in modalità on/off: o completamente aperta o completamente chiusa, evitando le vibrazioni e i logorii tipici delle fasi di chiusura intermedia. |
 |
| Installazione all'esterno del serbatoio In particolari situazioni può essere opportuno non ubicare all'interno dei serbatoi apparecchiature per cui siano prevedibili interventi di operatori per controllo e manutenzione. In tali casi la valvola "E-FLUX" può essere installata all'esterno con un leverismo di collegamento. |
 |
