Saracinesche Cuneo Gommato in Ghisa Sferoidale
Corpo Piatto PFA 16

0911

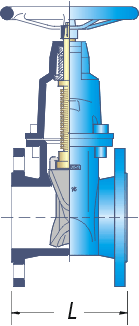

Saracinesca cuneo gommato in ghisa sferoidale a corpo piatto e vite interna, corpo e coperchio in ghisa GS400 con rivestimento epossidico atossico alimentare conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), cuneo rivestito in elastomero EPDM, albero in acciaio inossidabile, madrevite in bronzo; flangiata e forata a norma UNI EN 1092-1, pressioni nominali di prova e esercizio a norma UNI 1284. Pressione di esercizio PFA 16 (1,6 MPa). Diametro Nominale ........ mm.

DN mm	L mm	Giri (1)	Peso kg	(2) Euro/cad.	(3) Euro/cad.
40	140	10,0	6,5	73,70	76,59
50	150	14,0	8,0	77,50	80,14
65	170	12,0	14,5	96,24	100,35
80	180	14,5	18,0	121,17	125,21
100	190	21,5	23,0	143,48	144,75
125	200	23,0	29,0	237,01	233,55
150	210	28,0	38,0	253,04	249,53
200	230	35,0	64,0	331,39	348,32
250	250	40,0	111,0	720,46	699,28
300	270	46,0	155,0	958,03	936,85
350	290	46,0	176,0	1.585,52	1.556,60
400	310	55,0	286,0	2.559,04	2.512,05
450	330	55,0	298,0	-	-
500	350	55,0	324,0	-	-

Download
saracinesche_cp.dwg

(1) = Giri volantino in chiusura
(2) = Prezzo con volantino
(3) = Prezzo con cappellotto
