Curve a due bicchieri Ghisa
0910



Raccordi in ghisa sferoidale a giunto elastico "EXPRESS" UNI 9164/94 e/o a giunto "Flangiato" UNI EN 1092-1, rivestiti con pittura bituminosa; conformi alle norme UNI EN 545.
Diametro Nominale ........ mm.

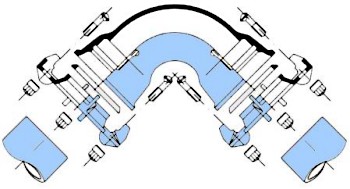

Curva a due bicchieri a 90°
img/curva_due_bicchieri_90.jpg

DN
mm		 Peso
kg		 L
mm		 Prezzo
Euro/cad.
60 13,0 76 72,50
80 16,6 91 92,80
100 21,0 105 94,10
125 25,6 133 108,70
150 33,9 152 129,40
200 49,6 200 178,00
250 67,6 262 295,60
300 92,6 314 386,80
350 119,02 350 833,20
400 167,30 400 965,40

Curva a due bicchieri a 45°
img/curva_due_bicchieri_45.jpg

DN
mm		 Peso
kg		 L
mm		 Prezzo
Euro/cad.
60 16,6 76 75,00
80 15,7 56 96,00
100 19,7 65 94,10
125 23,5 83 108,70
150 30,8 92 129,40
200 43,6 100 178,00
250 57,6 134 295,60
300 60,9 155 386,80
350 96,5 168 692,70
400 120,3 189 794,90

Curva a due bicchieri a 22°
img/curva_due_bicchieri_22.jpg

DN
mm		 Peso
kg		 L
mm		 Prezzo
Euro/cad.
60 12,2 30 72,50
80 15,3 32 96,00
100 18,8 35 98,60
125 22,5 38 108,70
150 29,3 42 129,40
200 40,6 51 178,00
250 52,6 79 295,60
300 52,6 90 386,80
350 81,5 78 632,40
400 100,3 92 725,80

Curva a due bicchieri a 11°
img/curva_due_bicchieri_11.jpg

DN
mm		 Peso
kg		 L
mm		 Prezzo
Euro/cad.
60 12,1 35 75,00
80 15,1 40 96,00
100 18,4 40 98,60
125 21,8 45 108,70
150 28,2 46 129,40
200 38,6 52 178,00
250 49,6 54 295,60
300 47,6 55 386,80
350 77,02 53 574,90
400 93,80 58 1.005,40



Download
ghisa_curva90_g_express.dwg
