Oppo

Pluviali ornamentali in Ghisa

0911

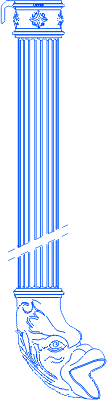

Scanalati

Pluviali ornamentali scanalati in Ghisa lamellare centrifugata, rivestiti con due strati di base: trattamento delle superfici (interne e esterne) con fosfatazione per una protezione contro la corrosione, verniciatura vinilica di colore chiaro per rendere possibile in cantiere l'applicazione di qualsiasi vernice di finitura.
Diametro Nominale ........ mm.

Curve a 45°
DN
mm		 D
mm		 H
mm		 Peso
kg		 Prezzo
Euro/cad.
75 115 63 2,0 34,10
100 144 65 3,2 36,70
125 173 67 4,6 68,80

Curve a 67° 30'
DN
mm		 D
mm		 H
mm		 Peso
kg		 Prezzo
Euro/cad.
75 115 63 2,2 34,10
100 144 65 3,5 36,70
125 173 67 4,6 68,80

Spostamento 75 mm
DN
mm		 D
mm		 H
mm		 Peso
kg		 Prezzo
Euro/cad.
75 115 225 2,7 62,40
100 144 251 4,3 85,90
125 172 275 6,4 147,00

Spostamento 150 mm

DN
mm		 D
mm		 H
mm		 Peso
kg		 Prezzo
Euro/cad.
75 115 237 2,1 64,40
100 144 251 4,8 87,50
125 172 280 7,0 148,70

Raccordo
scanalato-tondo
DN
mm		 D
mm		 H
mm		 Peso
kg		 Prezzo
Euro/cad.
75 121 110 1,25 15,70
100 150 140 1,9 18,80
125 175 165 2,4 31,90

Imbocco
DN
mm		 D
mm		 profondità
mm		 Peso
kg		 Prezzo
Euro/cad.
75 385 260 15 236,30
100 385 260 16 239,30
125 385 260 18 251,00

Discese diritte
DN
mm		 Lunghezza
m		 Peso
kg		 Prezzo
Euro/cad.
75 1 9,8 93,50
75 2 17,0 163,90
75 3 24,0 187,80
100 1 13,5 113,40
100 2 23,2 199,70
100 3 32,9 226,80
125 1 16,7 152,00
125 2 29,1 264,10
125 3 41,5 303,90

Discese curve
DN
mm		 Lunghezza
m		 Peso
kg		 Prezzo
Euro/cad.
75 1 12,3 177,30
75 2 19,4 247,90
75 3 26,5 271,90
100 1 17,9 214,00
100 2 27,6 300,50
100 3 37,3 328,40
125 1 24,0 268,60
125 2 36,4 381,90
125 3 48,8 422,40

Download
pluviali_orn_scanalati.dwg
