Manicotti antivibranti

0911

Manicotto antivibrante in gomma, corpo in elastomero EPDM armato con fibre di Nylon, flange girevoli in acciaio zincato forate a norma UNI EN 1092-1, conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78); collaudato e certificato dal costruttore. Diametro nominale ........ mm, Pressione d'esercizio ........ bar.

Download
manicotto_antivibr_gommato .dwg

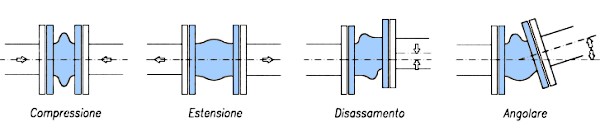

DN mm	A mm	Compress. mm	Estens. mm	Disass. mm	Mov. Ang. gradi °	Peso kg	PFA 10 Euro/cad.	PFA 16 Euro/cad.
32	152	13	9	13	15	2.3	33,30	33,30
40	152	13	9	13	15	2.7	34,90	34,90
50	152	13	9	13	15	4.1	37,20	37,20
65	152	13	9	13	15	5.6	42,30	42,30
80	152	13	9	13	15	6.4	51,80	51,80
100	152	19	13	13	15	8.3	63,10	63,10
125	152	19	13	13	15	10.4	89,20	89,20
150	152	19	13	13	15	12.2	105,10	105,10
200	152	19	13	13	15	18.5	146,30	160,40
250	203	25	16	16	15	25.7	219,90	242,40
300	203	25	16	16	15	32.7	278,30	307,50
350	203	25	16	16	15	52.3	418,20	459,70
400	203	25	16	16	15	75.0	574,50	636,50
450	203	25	16	16	15	77.0	393,00	778,90
500	203	25	16	16	15	78.0	793,30	875,30
600	254	25	16	16	15	116.0	1.323,70	1.378,50
