Chiusini Ghisa classe D 400
per carreggiata

0710

vedi anche: Chiusini ad apertura facilitata

Ghisa lamellare

Chiusino di ispezione per carreggiata stradale in Ghisa lamellare UNI ISO 185, costruito secondo le norme UNI EN 124 classe D 400 (carico di rottura 40 tonnellate), marchiato a rilievo con: norme di riferimento (UNI EN 124), classe di resistenza (D 400), marchio fabbricante e sigla dell’ente di certificazione. Luce netta……. mm, Telaio …….. mm.

Modello	Luce mm	Telaio mm	Peso kg	Prezzo Euro/cad.
D400 LQ50Q37-39 M1410/50	400x400	500x500	43	79,00
D400 LQ58Q47-69 M1410/60	500x500	600x600	64	120,00
D400 LQ60T48-69 M2827/60	Ø 500	600x600	64	104,00
D400 LQ70Q54-93 M1410/70	600x600	700x700	80	144,00
D400 LQ71T60-97 M1410/ /75	Ø 600	750x750	93	139,00
D400 LQ80T62-112* M1410/85	Ø 600	850x850	99	153,00
D400 LT73T60-89 M1420/75	Ø 600	Ø 750	81	130,00
D400 LR83X63-119 M1430/80	685x500	800x600	87	144,00

* Modelli con coperchio incernierato.

Download
chiusini GL D400.dwg

Ghisa sferoidale

Chiusino di ispezione per carreggiata stradale in Ghisa sferoidale GS 500, costruito secondo le norme UNI EN 124 classe D 400 (carico di rottura 40 tonnellate), coperchio autocentrante sul telaio, telaio a struttura alveolare, giunto in Polietilene antirumore e antibasculamento, marchiato a rilievo con: norme di riferimento (UNI EN 124), classe di resistenza (D 400), marchio fabbricante e sigla dell’ente di certificazione. Luce netta……. mm, Telaio …….. mm.

Modello	Luce mm	Telaio mm	Peso kg	Prezzo Euro/cad.
D400 ST85T60-61*	Ø 600	Ø 850	57	103,50
D400 SQ85T60C-69*	Ø 600	850x850	65	116,00

D400 SR72x78-99**	600x630	725x780	99	300,00
D400 SR82x120-184**	700x1060	825x1210	170	596,00

* Modelli con coperchio incernierato.

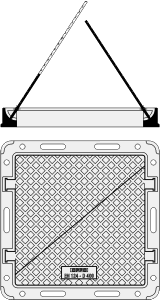

** Modelli con due semicoperchi triangolari incernierati.

Download
chiusini GS D400.dwg

Commento Tecnico/comparativo:

Differenze tra la ghisa lamellare e la ghisa sferoidale.
A parità di resistenza a rottura data dalla classe (B 125, C 250, D 400, E 600), e sostanzialmente anche a parità di costo:
Il chiusino in ghisa sferoidale richiede un minor sforzo all'apertura (per lo meno ha un minor peso) ma necessita di una guarnizione antirumore e antibasculamento soggetta a logorio, e di dispositivi di bloccaggio di cui i corpi estranei rendono spesso difficoltosa l'apertura e la successiva chiusura.
Il chiusino in ghisa lamellare è più pesante all'apertura (dovrebbe essere operato dagli appositi attrezzi aprichiusini) ma nei recenti modelli prodotti secondo la norma EN 124 assicura di per se' una tenuta stabile e perfetta a tempo indefinito senza gli inconvenienti dei bloccaggi e delle guarnizioni.
