Gruppo contatore a parete utenza doppia

0102

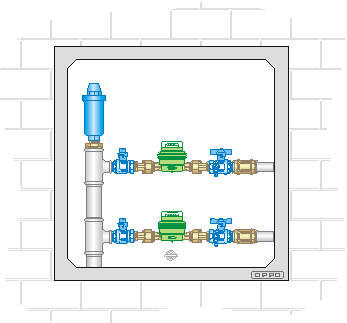

Gruppo preassemblato con contatore a parete, essenzialmente composto da:

Armadio da incasso in resina con zanche di ancoraggio, sportello in vetroresina con serratura a chiave triangolare lucchettabile, n. 2 contatori d'acqua "Meter Top" a lettura frontale, valvola automatica di sfogo aria a grande portata tipo RESKO, n. 2 valvole a sfera piombabili, n. 2 valvole di ritegno tipo "Europa", n. 2 valvole a sfera in Ottone nichelato con rubinetto di campionamento.
Dimensioni telaio: esterno 560x560 mm, interno 500x500 mm, profondità 200 mm.

Dettaglio dei componenti principali:

• Armadio
  Armadio da incasso in resina con zanche di ancoraggio, sportello in vetroresina con serratura a chiave triangolare lucchettabile; verniciabile con le normali pitture per edilizia.
  Dimensioni telaio: esterno 560x560 mm, interno 500x500 mm, profondità 200 mm.
  Può essere fornito con dicitura dell'Ente gestore o altre su richiesta.


• Contatore a lettura frontale "Meter-Top"
  Contatore a lettura frontale "Meter-Top 1/2", rulli con cifre di grandi dimensioni per consentire una agevole lettura anche in luoghi angusti e scarsamente illuminati, corpo in ottone, quadrante asciutto, accoppiamento magnetico, orologeria ruotabile a 8 rulli inserita in capsula ermetica, schermo antimagnetico (non consente di bloccare il contatore con calamite), protezione antigelo e anti colpo d'ariete, omologato a norme CEE con classe di precisione B.
  - n. 2 Contatori a lettura frontale 1/2".


• Valvola di sfogo aria "RESKO"
  Valvola automatica di sfogo aria a grande deflusso "RESKO", filettatura passo gas F 3/4", corpo e asta di comando in ottone, galleggiante in resina polipropilenica, scarico convogliato, otturatore azionato da leverismi, molla tenuta asta in acciaio inox, derivazione superiore filettata 1/2", pressione massima di esercizio 8 bar.
  - n. 1 valvola di sfogo "Resko" 1/2"


• Valvola a sfera piombabile
  Valvola a sfera piombabile a passaggio totale, filettatura gas MF 1/2", corpo e ghiera in ottone nichelato, sede di tenuta in PTFE caricato grafite, sfera e asta di manovra in ottone, guarnizioni in elastomero atossico conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), cappuccio piombabile a testa quadra 17x17 mm, pressione di esercizio 20 bar.
  - n. 2 Valvole a sfera piombabili 1/2".


• Valvola a sfera con rubinetto di campionamento
  Valvola a sfera con derivazione di prelievo, filettatura gas MF 1/2", corpo, manicotto, ghiera e asta in ottone, sede di tenuta in PTFE caricato grafite, maniglia in alluminio verniciata, presa laterale filettata 1/4" con rubinetto di campionamento manovrabile con chiave a testa quadra, pressione di esercizio 20 bar.
  - n. 2 Valvole a sfera con rubinetto di campionamento 1/2".


• Valvola di ritegno "Europa"
  Valvola di ritegno tipo "Europa", filettatura passo gas FF 1/2", corpo, tappo, perno e guida in ottone, piattello e molla in acciaio INOX, guarnizione del piattello in elastomero atossico NBR conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), temperatura massima di esercizio 90 °C, pressione di esercizio 16 bar (1,6 MPa).
  - n. 2 Valvole di ritegno tipo Europa 1/2 ".


• Tronchetti zincati
  Tronchetti ricavati da tubi in acciaio S 195T saldati e zincati a caldo, estremità filettate passo gas MM 1/2".
  - n. 2 Tronchetti zincati 1/2".
  - n. 2 Tronchetti zincati 1".


• Raccordi zincati
  Raccordo in ghisa malleabile zincata UNI EN 10242, filettatura passo Gas, pressione massima di esercizio 25 bar (2,5 MPa).
  - n. 2 Tes in ghisa malleabile zincata filettato da 1", riduzione 1/2".
  - n. 1 Riduzione in ghisa malleabile filettata MF 1" - 1/2".
