Gruppo contatore a parete |
0911 |
|

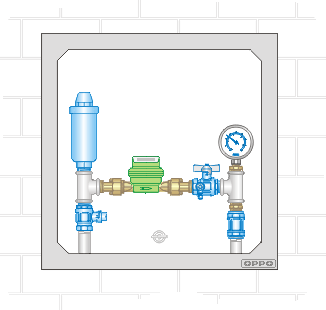

Gruppo preassemblato con contatore a parete, essenzialmente composto da:
Armadio da incasso in lamiera zincata con alette di ancoraggio, sportello
in vetroresina con serratura a chiave triangolare, contatore d'acqua "Meter
Top" a lettura frontale, valvola automatica di sfogo aria a grande portata tipo
RESKO, valvola a sfera piombabile, valvola di ritegno tipo "Europa", valvola
a sfera in Ottone nichelato con rubinetto di campionamento, manometro.
Dimensioni telaio: esterno 430x430 mm, interno 350x350 mm, profondità 160 mm.
Può essere fornito con dicitura dell'Ente gestore o altre su richiesta.
Il gruppo "preassemblato 35x35" riduce al minimo i danni strutturali e visivi alla facciata evitando di deturparla, ospitando con adeguato spazio di intervento tutti i componenti necessari. Lo sportello in Vetroresina è indispensabile per consentire, anche in seguito, la installazione di contatori con applicazioni per "Telelettura", le cui onde radio verrebbero disturbate da sportelli metallici. |
Dettaglio dei componenti principali:
- Armadio
Armadio da incasso in lamiera zincata con alette di ancoraggio, sportello in vetroresina con serratura a tre passanti azionati da chiave ad impronta triangolare (fornita in dotazione); verniciabile con le normali pitture per edilizia.
Dimensioni telaio: esterno 430x430 mm, interno 350x350 mm, profondità 160 mm.
Può essere fornito con dicitura dell'Ente gestore o altre su richiesta.
- Contatore a lettura
frontale "Meter-Top"
Contatore a lettura frontale "Meter-Top 1/2", rulli con cifre di grandi dimensioni per consentire una agevole lettura anche in luoghi angusti e scarsamente illuminati, corpo in ottone, quadrante asciutto, accoppiamento magnetico, orologeria ruotabile a 8 rulli inserita in capsula ermetica, schermo antimagnetico (non consente di bloccare il contatore con calamite), protezione antigelo e anti colpo d'ariete, omologato a norme CEE con classe di precisione B.
- Valvola di sfogo aria "RESKO"
Valvola automatica di sfogo aria a grande deflusso "RESKO", filettatura passo gas F 3/4", corpo e asta di comando in ottone, galleggiante in resina polipropilenica, scarico convogliato, otturatore azionato da leverismi, molla tenuta asta in acciaio inox, derivazione superiore filettata 1/2", pressione massima di esercizio 8 bar.
- Valvola a sfera piombabile
Valvola a sfera piombabile a passaggio totale, filettatura gas MF 1/2", corpo e ghiera in ottone nichelato, sede di tenuta in PTFE caricato grafite, sfera e asta di manovra in ottone, guarnizioni in elastomero atossico conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), cappuccio piombabile a testa quadra 17x17 mm, pressione di esercizio 20 bar.
- Valvola a sfera con rubinetto di campionamento
Valvola a sfera con derivazione di prelievo, filettatura gas MF 1/2", corpo, manicotto, ghiera e asta in ottone, sede di tenuta in PTFE caricato grafite, maniglia in alluminio verniciata, presa laterale filettata 1/4" con rubinetto di campionamento manovrabile con chiave a testa quadra, pressione di esercizio 20 bar.
- Valvola di ritegno "Europa"
Valvola di ritegno tipo "Europa", filettatura passo gas FF 1/2", corpo, tappo, perno e guida in ottone, piattello e molla in acciaio INOX, guarnizione del piattello in elastomero atossico NBR conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78), temperatura massima di esercizio 90 °C, pressione di esercizio 16 bar (1,6 MPa).
- Manometro
Manometro attacco radiale, cassa in ABS antiurto, vetrino in metacrilato infrangibile, elemento sensibile a molla Bourdon in lega di rame, quadrante in alluminio verniciato diametro 50 mm, precisione classe 2.5, attacco in ottone 1/4".
- Tronchetti zincati
Tronchetti ricavati da tubi in acciaio S 195T saldati e zincati a caldo, estremità filettate passo gas MM 1/2".
- n. 1 Tronchetto zincato 1/2" lunghezza 250 mm.
- n. 1 Tronchetto zincato 1/2" lunghezza 1000 mm.
- Raccordi zincati
Raccordo in ghisa malleabile zincata UNI EN 10242, filettatura passo Gas, pressione massima di esercizio 25 bar (2,5 MPa).
- n. 1 Vite doppia in ghisa malleabile filettata 3/4"-1/2"
- n. 2 Angolo in ghisa malleabile zincata filettato MF 1/2"
- n. 1 Tes in ghisa malleabile zincata filettato 1/2"
- n. 1 Riduzione in ghisa malleabile filettata MF 1" - 1/2"
