Impianto di sollevamento installato a metri 100 con elettropompa sommersa centrifuga pluristadio 6", camicia esterna albero e giranti interamente in acciaio INOX, motore trifase potenza ...... kW, quadro di comando in cassa metallica protetta IP 54 con dispositivi di protezione e controllo di livello; cavo elettrico per alimentazione motore tipo "H07RN-F" con isolamento in gomma e guaina in Policloroprene sezione 4x ...... mm2, per sonde di livello sezione 3x1.5 mm2; guaina per varo sonde in Polietilene Strutturato diametro interno mm 34; tubazione di mandata e complesso di erogazione (1) o (2).
Caratteristiche idrauliche di centro curva: Portata: ........ litri/minuto, Prevalenza: ........ metri.

  1. Tubazione di mandata in Polietilene AD PN 10 con marchio IIP diametro esterno mm ........, tronchetto sacrificale zincato lunghezza mm 500, treccia di sospensione in Polipropilene, complesso di erogazione con staffa di sostegno, valvola unidirezionale a ogiva, curva di mandata con manometro, valvola parzializzatrice di portata con dispositivo anti "chiusura totale", raccorderia di collegamento.

  2. Tubazione di mandata in acciaio trafilato diametro esterno mm ........ in barre flangiate da m 6 zincate a caldo dopo la costruzione (le flange di tipo a diametro ridotto con sgolature di passaggio cavi); cavo di sospensione e morsetti di serraggio in acciaio Inox; guarnizioni interflangia tipo Ecogomma; complesso di erogazione con staffa di sostegno e curva di mandata zincata a caldo, manometro, valvola di ritegno in ghisa a ogiva Venturi, valvola di regolazione in ghisa.

Caratteristiche impianto di sollevamento installato a 100 m:


Elettropompa
potenza kW
Tubazione
DN
Cavo elettrico
mm2
fino a 5,5 2" 4x4
fino a 5,5 2" 1/2 4x4
da 7,5 a 11 2" 1/2 4x6
da 7,5 a 11 3" 4x6
da 15 a 18,5 2" 1/2 4x10
da 15 a 18,5 3" 4x10
da 22 a 30 3" 4x16
da 22 a 30 4" 4x16

Accessori opzionali:
- Limitatore automatico di portata
- Contatore a Woltmann

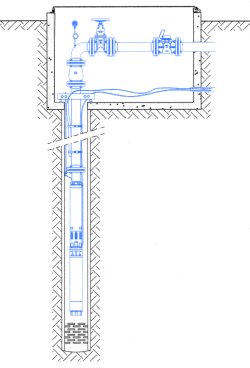

Impianto di sollevamento con Elettropompa sommersa da 6 pollici

Download (dwg+pdf)

Dettaglio dei componenti principali:

Elettropompa sommersa 6"
Elettropompa sommersa centrifuga pluristadio collaudata a norme UNI ISO 2548, potenza motore ..... kW, tenuta meccanica con protezione antisabbia; giranti, diffusori e camicia esterna interamente in acciaio Inox; albero con cuscinetti di guida e anelli di usura che assicurano stabilità delle caratteristiche idrauliche; giunto e flange di accoppiamento a norme NEMA; raccordo di mandata filettato F, diametro di ingombro massimo mm 147, sabbia tollerata fino a 25 g/m3.
Caratteristiche idrauliche di centro curva: Portata ........ litri al minuto, Prevalenza ........ metri.

Quadro elettrico
Quadro di protezione e comando in cassa metallica verniciata, protezione IP 54, componenti principali:

  • interruttore generale blocco porta
  • selettore O-MAN-AUT.
  • valvole e fusibili di linea
  • contattore 110 V con relè termico
  • trasformatore 400/230 - 0/110 V
  • fusibili su circuito ausiliare
  • modulo elettronico e sonde contro il funzionamento a secco
  • lampada spia presenza linea
  • lampada spia per funzionamento
  • lampada spia per blocco termico
  • lampada spia per blocco livello
  • voltmetro con selettore
  • amperometro

Cavo elettrico di alimentazione
Cavo elettrico flessibile tipo "H07RN-F" a quattro conduttori, isolamento in gomma E14, guaina in Policloroprene, caratteristiche costruttive a norma CEI 20-19, tensione nominale 450/750 Volt; marcato con inchiostro speciale: sigla produttore, marchio IMQ, HO7RN-F.
Sezione conduttori ........ mm2.

Cavo elettrico per sonde
Cavo elettrico flessibile tipo "FROR" a tre conduttori, isolamento in PVC autoestinguente, caratteristiche costruttive a norma CEI 20-22, tensione nominale 300/500 Volt; marcato a rilievo con: anno di produzione, marchio IMQ, colore grigio.
Sezione conduttori 3x1,5 mm2.

Guaina varo sonde
Guaina varo sonde in Polietilene strutturato ad alta densità, corrugata esternamente, parete interna liscia per agevole ispezione periodica degli elettrodi, conforme alle norme IMQ e CEI EN 50086-1-2-4.
Diametro esterno 40 mm, interno 34 mm.

(1) Tubazione di mandata in Polietilene e complesso di erogazione tipo 1

Tubo Polietilene ad Alta Densità Sigma 50 (PE 63), colore nero con riga azzurra coestrusa, per condotte di acqua potabile; conforme alle norme UNI 10910 + F.A. 1-91 tipo 312 e al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78); segnato ogni metro con: diametro, marchio IIP, marchio del produttore e data di produzione. Pressione di esercizio 10 bar.

Raccordo metallico a serraggio rapido per giunzione tubo Polietilene, pressione di esercizio16 bar, corpo e dado in ghisa UNI ISO 5922, ghiera antisfilamento in acciaio zincato,guarnizione di tenuta in elastomero atossico EPDM conforme al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78).

Treccia di sospensione in Polipropilene imputrescibile a quattro trefoli.
Diametro esterno ........ mm.

Complesso di erogazione con staffa di sostegno, valvola unidirezionale a ogiva, curva di mandata con manometro, valvola parzializzatrice di portata con dispositivo anti "chiusura totale", raccorderia di collegamento.

(2) Tubazione di mandata in acciaio e complesso di erogazione tipo 2

Tubazione di mandata in Acciaio trafilato in barre flangiate da m 6 zincate a caldo dopo la costruzione (le flange di tipo a diametro ridotto con sgolature di passaggio cavi); bulloni in acciaio zincato. Diametro Esterno ........ mm.

Guarnizioni per flange Ecogomma, realizzate in mescola di gomma naturale e addittivi vulcanizzanti stampate con sistema di alta compressione, idonee al contatto con acqua potabile in conformità al D.M. n. 174 del 06/04/2004 (sostituisce la Circ. Min. Sanità n. 102 del 02/12/78).

Cavo di sospensione e morsetti di fissaggio in acciaio Inox AISI 316.

Valvola di ritegno a ogiva Venturi, corpo in ghisa GG25, stelo e molla acciaio Inox, profilo idrodinamico a basse perdite di carico, chiusura rapida anti "colpo d'ariete", flangiata e forata secondo UNI EN 1092-1.
Diametro Nominale ........ mm.
