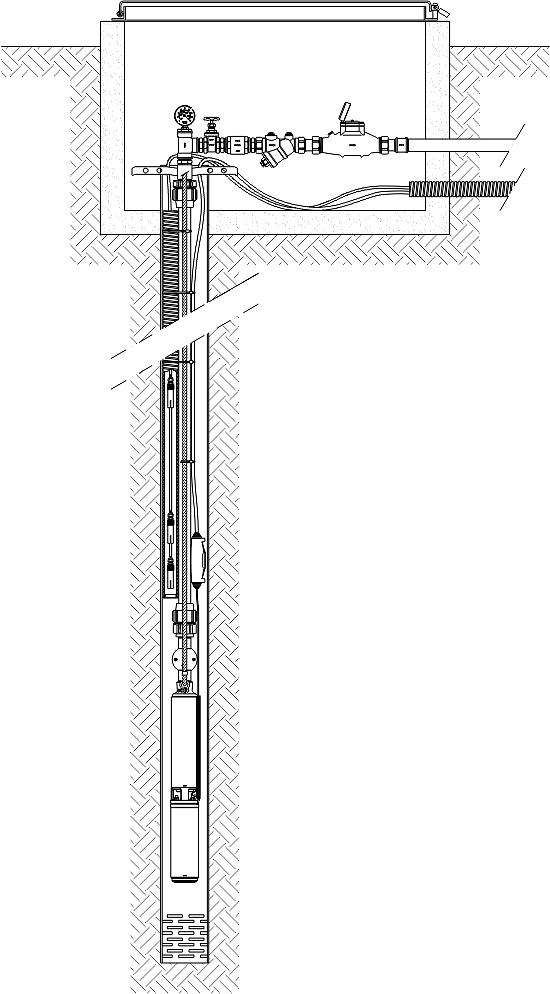

Impianto di sollevamento su pozzo trivellato, profondità 100 metri:
Elettropompa sommersa centrifuga pluristadio 4" a giranti flottanti, camicia esterna, albero e testata in acciaio inox, motore 380V trifase, potenza ...... kW, raccordo filettato 1"1/4 F;
Muffola di giunzione in resina poliuretanica colata;
Cavo elettrico di alimentazione elettropompa "H07RN-F", isolamento in gomma EI4, guaina in policloroprene (neoprene), sezione 4x...... mm2;
Cavo elettrico per sonde di livello "FROR", isolamento in PVC, guaina in PVC, sezione 3x1,5 mm2;
Cavidotto per sonde di livello in polietilene strutturato ad alta densità, Ø est. 50 mm;
Quadro di comando elettromeccanico ad avviamento diretto, in cassa metallica, protezione IP54, alimentazione 380V trifase, modulo elettronico ed elettrodi sonda;
Corda di sospensione in polipropilene, Ø ...... mm, carico di rottura ........ kg;
Tronchetto sacrificale zincato a caldo, filettato ........, lunghezza 200 mm;
Anodo sacrificale di zinco, Ø ...... mm;
Tubazione di mandata in polietilene ad alta densità PE 100 PN 16, Ø ...... mm;
Complesso di erogazione con staffa inox di sostegno, manometro, valvola parzializzatrice di portata con dispositivo "anti chiusura totale", valvola di ritegno, raccorderia di collegamento.
Caratteristiche idrauliche di centro curva: portata ........ litri/minuto, prevalenza ........ metri.

Prezzi indicativi impianto di sollevamento installato a 100 m:

Elettropompa
Trifase 380 V
Tubo PE
mm
Cavo elettrico
mm2
Prezzo
Euro
fino a 1,1 kW 40 4 x 1,5 1.643,00
da 1,5 - 2,2 kW 40 4 x 2,5 2.021,00
da 1,5 - 2,2 kW 63 4 x 2,5 2.188,00
da 3 - 5,5 kW 40 4 x 4,0 2.717,00
da 3 - 5,5 kW 63 4 x 4,0 2.970,00


DETTAGLIO COMPONENTI PRINCIPALI:

Elettropompa sommersa

Elettropompa sommersa
Elettropompa sommersa centrifuga pluristadio 4" collaudata a norme UNI EN ISO 9906, motore ...... kW 380V trifase, camicia esterna, albero, testata e valvola in acciaio inox, giranti flottanti, tenuta meccanica con protezione antisabbia, sabbia tollerata sino a 100 g/m3, diametro di ingombro massimo 99 mm, raccordo di mandata filettato 1"1/4 F.
Caratteristiche idrauliche di centro curva:
Portata ...... litri/minuto, prevalenza ...... metri.

Muffola di giunzione in resina poliuretanica

Muffola di giunzione
Kit di giunzione in resina poliuretanica colata. Sezione conduttori sino a 4x10 mm2.

Cavo elettrico H07RN-F

Cavo elettrico di alimentazione elettropompa
Cavo elettrico flessibile tipo "H07RN-F" a quattro conduttori, isolamento in gomma EI4, guaina in policloroprene (neoprene), tensione nominale 450/750 Volt, caratteristiche costruttive a norma CEI 20-19, marcato con sigla produttore, marchio IMQ, H07RN-F.
Sezione conduttori 4x ...... mm2.

Cavo elettrico FROR

Cavo elettrico per sonde di livello
Cavo elettrico flessibile tipo "FROR" a tre conduttori, isolamento in PVC, guaina in PVC, caratteristiche costruttive a norma CEI 20-22, tensione nominale 300/500 Volt, marcato a rilievo con anno di produzione e marchio IMQ.
Sezione conduttori 3x1,5 mm2.

Cavidotto elettrico

Cavidotto per sonde di livello
Cavidotto per varo sonde, in polietilene strutturato ad alta densità, corrugato esternamente, parete interna liscia per agevole ispezione degli elettrodi, rotolo da 50 metri, conforme alle norme IMQ e CEI EN 50086-1-2-4.
Diametro esterno 50 mm, interno 39 mm.

Quadro elettromeccanico

Quadro di comando con modulo sonda
Quadro di comando elettromeccanico ad avviamento diretto, in cassa metallica, protezione IP54, alimentazione 380V trifase; componenti principali:

  • selezionatore generale con bloccoporta
  • ingressi per comando di marcia e galleggiante
  • modulo elettronico ed elettrodi sonda contro la marcia a secco
  • fusibili di protezione motore e circuiti ausiliari
  • contattore di potenza avviamento motore
  • relè termico per protezione da sovraccarico ripristinabile
Grillo in acciaio inox

Grillo inox
Grillo in acciaio inox AISI 316 lucido, diametro 6 mm.

Corda in polipropilene

Corda di sospensione
Corda in polipropilene stabilizzato UV a 3 capi con tripla torsione, diametro ...... mm, carico di rottura .......... kg.

Tronchetto sacrificale zincato a caldo

Tronchetto sacrificale
Tronchetto sacrificale zincato a caldo, estremità filettate .........., lunghezza 200 mm.

Anodo sacrificale di zinco

Anodo sacrificale
Anodo sacrificale di zinco per tubazione con diametro ...... mm.

Tubo in polietilene di mandata

Tubo in polietilene di mandata
Tubo Polietilene ad alta densità PE 100 conforme alle norme UNI EN 12201 ed ISO 4427, proprietà organolettiche secondo UNI EN 1622 e proprietà igienico-sanitarie secondo il D.M. n. 174 del 6/4/04 per il trasporto di acqua potabile e il D.M. del 21/3/73 per il trasporto di fluidi alimentari; colore nero con strisce blu coestruse longitudinali, segnato ogni metro con sigla produttore, data di produzione, marchio e numero distintivo IIP o equivalente, diametro del tubo, pressione nominale, norma di riferimento; prodotto da azienda certificata ISO 9001.
Diametro esterno ........ mm, pressione di esercizio ........ bar.

Complesso di erogazione

Complesso di erogazione
Complesso di erogazione con staffa inox di sostegno, manometro, valvola parzializzatrice di portata con dispotivo "anti chiusura totale", valvola di ritegno, raccorderia di collegamento.


COMPONENTI OPZIONALI:

Contatore a turbina

Contatore a turbina
Contatore a turbina a getto multiplo, corpo in ottone, quadrante asciutto, lettura diretta a rulli numeratori. Omologato direttiva MID 2004/22/CE con classe metrologica R80.
Raccordi bocchettonati filettati ........ M.

Limitatore automatico di portata

Limitatore di portata
Limitatore automatico di portata in ottone, cartuccia stabilizzatrice e molla in acciaio inox, precisione ± 5%, tarato dal produttore come da allegata etichetta metallica.
Raccordi filettati ........ FF.

Contatore a turbina

Dispositivi di comando
Dispositivi di comando automatico della pompa in funzione del tipo di impianto: autoclave, riempimento di serbatoio vicino, di serbatoio remoto, ecc.
