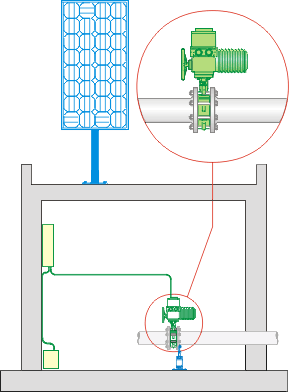

Impianto
di intercettazione valvola motorizzata alimentato ad energia fotovoltaica essenzialmente
costituito da:
- Valvola a farfalla wafer per montaggio interflange, corpo e disco in
ghisa sferoidale GS400, rivestimento in polveri epossidiche, guarnizione in
EPDM, collaudata secondo norme ISO 5208.
Diametro Nominale 150 mm, Pressione di esercizio 16 bar;
- Attuatore elettrico per il comando di valvole a farfalla con pressione
di esercizio sino a 16 bar; isolamento classe F, alimentazione 230 V, protezione
IP 67, classe di servizio S4- 30%, n. 2 microinterruttori di segnalazione
posizione, n. 2 microinterruttori limitatori di coppia, indicatore meccanico
di posizione a quadrante, riduttore manuale a volantino per manovre in assenza
di tensione, verniciatura epossidica spessore minimo 80 micron;
- Quadro di protezione e comando per attuatore elettrico ON-OFF: sezionatore
generale con blocco-porta, teleinvertitore a quadro, valvole e fusibili di
linea, ingresso in bassa tensione per contatti ausiliari, fusibili su circuito
ausiliare; lampade spia per tensione di rete, "Valvola Aperta",
"Valvola Chiusa", blocco termico; programmatore orario, protezione
IP 54;
- Pannello fotovoltaico a celle di silicio, potenza 75 W: cornici di
alluminio, vetro di protezione antigrandine; tensione 12 Vcc; diodo di by-pass
(per il funzionamento regolare del pannello in caso di esposizione irregolare
al sole), terminali d'uscita con scatola stagna IP 65 e pressacavo di uscita;
completo di supporto a muro o a palo con sistema di inclinazione;
-Quadro elettrico di controllo carica con trasformatore 12/24 V DC -
230 V AC, essenzialmente costituito da:
Regolatore di carica a microprocessore 12/24 V; Controllo della
carica massima della batteria; protezione da sovraccarico in ingresso;
Protezione da sovratemperatura; Carica mensile di equalizzazione della
batteria; Controllo della scarica della batteria; Protezione da sovraccarico
in uscita; Pre-allarme di batteria scarica; Grado di protezione IP 22;
Inverter Onda Pseudosinusoidale tecnologia mosfet alimentazione 12/24
V DC uscita 230 V; Cavi batterie con relativi morsetti e coprimorsetti; Uscita
su presa esterna portata 4 A - 230 V~ carico resistivo;
Involucro metallico; protezione IP 20;
Batteria al piombo capacità 65 AH di tipo senza manutenzione.
| Tipo | DN Valvole mm |
Pannelli | Batterie 12 Vcc |
Prezzo Euro |
| ISVM50 | 50 | 2 x 50 W | 1 x 100 A | 3.567,30 |
| ISVM65 | 65 | 2 x 50 W | 1 x 100 A | 3.723,50 |
| ISVM80 | 80 | 2 x 50 W | 1 x 100 A | 3.734,50 |
| ISVM100 | 100 | 2 x 65 W | 1 x 100 A | 4.178,90 |
| ISVM125 | 125 | 2 x 65 W | 1 x 110 A | 4.455,00 |
| ISVM150 | 150 | 2 x 65 W | 1 x 110 A | 4.482,50 |
| ISVM200 | 200 | 2 x 65 W | 1 x 110 A | 4.979,70 |
| ISVM250 | 250 | 2 x 75 W | 2 x 110 A | 5.876,20 |
| ISVM300 | 300 | 2 x 75 W | 2 x 110 A | 6.421,80 |
