Calcolo di una Bocca a stramazzo
a parete grossa

Le cifre decimali devono essere separate dal punto e non dalla virgola.
Prima del punto occorre sempre digitare una cifra (ad es: 0.2).

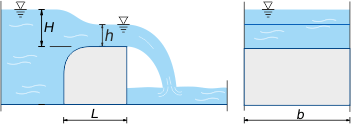

Q = [m³/s]: portata del getto

b = [m]: larghezza della soglia

L = [m]: lunghezza della soglia

H = [m]: altezza del fluido indisturbato a monte della soglia (carico)

h = 2 · H/3 [m]: altezza della vena fluida sopra la soglia

Calcolo ad incognita libera:
Immettere i dati dei valori noti nelle rispettive caselle e lasciare libera la casella del valore incognito.
Cliccando sul pulsante CALCOLA apparirà il risultato.

Condizioni di validità dell’equazione della portata:

bordo d’attacco della soglia arrotondato (limita dissipazioni di energia dovute a turbolenze in ingresso);
velocità del fluido a monte (in corrispondenza di H) trascurabile;
2 · H ≤ L ≤ 12 · H : oltre il limite inferiore lo stramazzo si avvicina a quello a soglia stretta con una efflusso maggiore, oltre il limite inferiore fenomeni di attrito sulla superficie della soglia diminuiscono l’efflusso.
